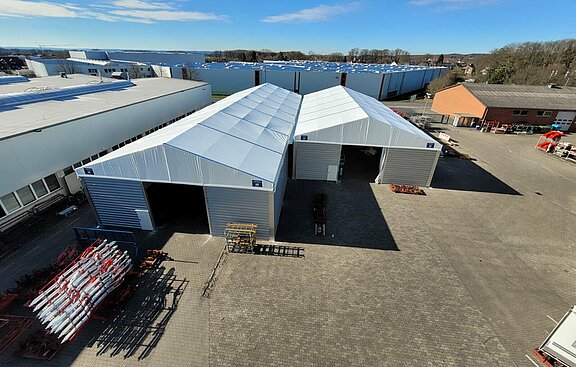

GRIMME: Halle als Doppelschiff

Optimal zwischen Bestandsgebäude eingepasst

1000 m² Lagerfläche individuell und trotzdem schnell umgesetzt

Die GRIMME Landmaschinenfabrik benötigte eine trockene Fläche als Witterungsschutz für Bauteile. Der freie Platz auf dem Firmengelände sollte so gut wie möglich ausgenutzt werden. Gleichzeitig war es wichtig, Fahrwege zu anderen Hallen freizuhalten.

  • Durch die Gebäude, die bereits auf dem Firmengelände stehen, war die Geländesituation eine Herausforderung.
  • Um insgesamt fast 1000 m² überdachter Fläche zu erreichen, wurden statt einer großen Halle zwei kleine Hallen als Doppelschiff errichtet. Dabei ist die kleinere Halle bei gleicher Breite und Höhe etwas kürzer als die größere Halle.
  • Die Nähe zum Bestandsgebäude stellte besondere Anforderungen an den Brandschutz, die mit dem Herchenbach Baukastensystem erfüllt werden konnten.
  • Bis auf eine Längswand mussten alle Stützen und Wände an die Gefällesituation angepasst werden.

Umgesetzt werden konnte der Hallenbau mit dem Herchenbach Baukastensystem. Durch die genau aufeinander abgestimmten Bauteile lassen sich sehr viele verschiedene Hallen-Geometrien abbilden. Für GRIMME bedeutete das: Auch die individuelle Lösung für ihre Firma ließ sich schnell umsetzen. Zwar wurde bei diesem Projekt mehr Zeit als gewöhnlich in die Planung investiert. Der eigentliche Aufbau erfolgte aber trotz der besonderen Gefällesituation in zweieinhalb Wochen.

Projektanfrage starten
Leichtbauhalle von Herchenbach
  • Umgesetzt wurden zwei Kalthallen aus stabilen Aluminiumprofilen. Die Wände bestehen aus robustem Trapezblech, das Dach aus einem hochwertigen Industrie-PVC.
  • Die Halle wurde mehrschiffig gebaut.
  • Mit einer freitragenden Breite 15 m und einer Länge von 28 m steht GRIMME in der kleinen Halle eine Fläche von 420 m² zur Verfügung,
  • Die zweite Halle hat mit einer Breite von 15 m und einer Länge von 38 m eine Fläche von 570 m². Die Höhe beider Hallen beträgt 5,4 m.



GRIMME Gruppe
  • Die GRIMME Gruppe (mit ihrer Tochterfirma GRIMME Landmaschinenfabrik GmbH & Co. KG) ist einer der Weltmarktführer auf dem Gebiet der Kartoffeltechnik.
  • Gegründet 1861 stellt das Unternehmen aus dem niedersächsischen Damme vor allem Landmaschinen im Bereich der Kartoffel-, Rüben- und Gemüsetechnik her.
  • Die rund 2700 Mitarbeiter weltweit erwirtschaften einen Umsatz von 453 Millionen Euro.
  • Das umfangreiche Produktprogramm mit über 150 Maschinentypen wird an Kunden in 120 Ländern geliefert.
Bei diesem Hallenprojekt mussten wir puzzeln, damit wir das platztechnisch hinbekommen. Für GRIMME haben wir eine Reihe von Varianten errechnet, bis wir die kostengünstigste und praktikabelste hatten.
Markus Kampmann
Sales DACH Herchenbach
Safe+
  • Mit einem Gerüst aus langlebigen Aluminiumprofilen und einer textilen Bedachung aus hochwertigem Industrie-PVC ist die Kalthalle die optimale Lagerlösung für temperatur-unempfindliche Güter.
  • Im Herchenbach-Baukastensystem sind freitragende Breiten bis 40 m umsetzbar. Die Hallenlänge wird flexibel nach Kundenwunsch konfiguriert. Der Bau mehrschiffiger Hallen ist möglich.
Trapezblech
  • Die Wandverkleidung aus Trapezblech ist langlebig und kostengünstig. Im Standard wird sie in Weißaluminium angeboten, kann aber auf Wunsch in unterschiedlichen RAL-Farben geliefert werden.
  • Trapezblech ist nicht nur wartungsarm. Einzelne Elemente können bei Beschädigung einfach ausgetauscht werden.
Planentor
  • Die Planentore sind aus dem gleichen hochreißfesten PVC hergestellt wie die Bedachung.
  • Für Kunden, die eine Hallenlösung für die Lagerung unempfindlicher Güter suchen, sind sie eine kostenschonende Lösung. Besonders geeignet sind sie, wenn Diebstahlschutz bereits (zum Beispiel durch Umzäunung des Geländes) gewährleistet ist.

Flexible Kombinationen aus dem Baukasten

Sicherheit für den Kunden durch Vormontage-Untersuchung

Hallen von Herchenbach werden im Baukastensystem umgesetzt, das die firmeneigene Engineering-Abteilung entwickelt hat.

  • Durch optimale Verknüpfung einiger weniger Bauteile lässt sich die Liste der sinnvollsten Hallen-Geometrien einfach abbilden.
  • Für Kunden bedeutet das: Sie bekommen schnell eine Leichtbauhalle von hoher Qualität zu einem sehr günstigen Preis.
  • Weil die Teile aus dem Baukastensystem vielseitig kombiniert werden können, lassen sich auch im Standard individuelle Hallen umsetzen.

Um den Platz auf dem Firmengelände optimal auszunutzen, wurden bei den beiden Hallen für GRIMME  zwei Binderabstände kombiniert.Mit Binderabständen von 4 und 5 Metern in derselben Halle ließ sich eine individuelle Gebäudelänge verwirklichen. Gleichzeitig erfüllt die Statik die Anforderungen an die entsprechenden Wind- und Schneelasten.

Aus dem "Full-Service-Paket" buchte GRIMME zudem die Vormontage-Inspektion. Diese Zusatzleistung bietet Bauherrn eine besondere Sicherheit und ist vor allem dann sinnvoll, wenn nicht klar ist, ob der Boden für den geplanten Hallenbau auch wirklich geeignet ist. Gemessen wird dabei, ob die Fläche samt Zufahrtswegen den Anforderungen entspricht. Beim Höhenaufmaß wird die Gefällesituation dokumentiert. Für GRIMME musste der Hallenbau entsprechend angepasst werden. Eine Bodensondierung gibt Hinweise darauf, ob Leitungen im Boden verlaufen - das kann Kunden vor teuren Überraschungen bewahren. Zudem wird mit Zugversuchen geprüft, ob der Boden für Erdnagelverankerung geeignet ist. Das spart den Bau eines Fundaments.
